Всего сообщений: 88 |
|
||||
Автор | Сообщение | |||
ivaldan | Сообщение #51 | |||
Регистрация: 24.03.2015 Сообщений: 496 Откуда: Ижевск Имя: Иван |
Umnick писал(a): Только сейчас заметил. Пин, который крепит экстрактор, а так же является осью экстрактора, у меня если вставить, то его уже не извлечёшь. Как это можно исправить? "Даже если тебя уже съели, остается два выхода"Либо сверлить отверстие насквозь, что чаще всего и делается. Либо делать винт, что сложнее и нахрен не нужно. Есть еще вариант обойтись без оси, сделав выбрасыватель аналогичный ПМовскому. | |||
В начало страницы | ||||
![]() | ||||
Umnick | Сообщение #52 | |||
![]() Еврей с паяльником Регистрация: 04.09.2013 Сообщений: 90 Откуда: Алматы Имя: Андрей |

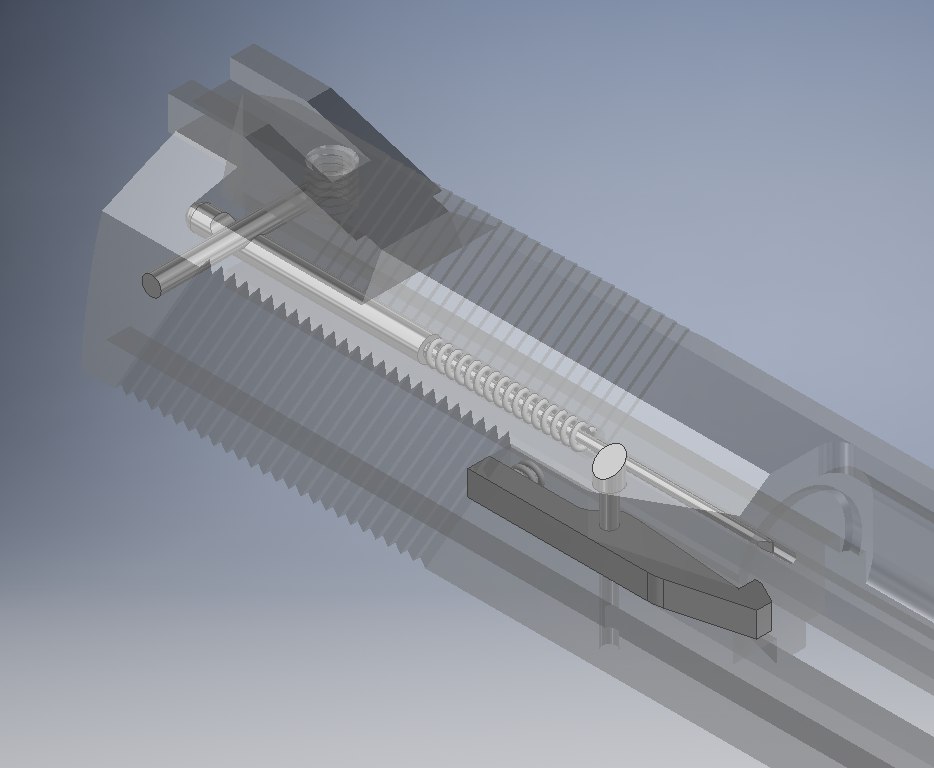

ivaldan писал(a): "Даже если тебя уже съели, остается два выхода" Либо сверлить отверстие насквозь, что чаще всего и делается. Либо делать винт, что сложнее и нахрен не нужно. Есть еще вариант обойтись без оси, сделав выбрасыватель аналогичный ПМовскому. Думал о ПМовском. Выборку сложно делать. Уже насквозь сделал, хоть это меня и не радует, буду делать со шляпкой. [изображение] Лучше? | |||
В начало страницы | ||||
![]() | ||||
Фрезер | Сообщение #53 | |||
![]() Регистрация: 03.03.2012 Сообщений: 649 Откуда: Ярославль Имя: Андрей |
Umnick писал(a): Как это можно исправить? Как уже сказано выше сделать сверловку насквозь. Только сделать её разными диаметрами. Например отверстие под ось диаметром 3 мм на глубину 10 мм, а дальше отверстие диаметром 2,5 мм на выход. | |||
В начало страницы | ||||
![]() | ||||
staryi_prapor | Сообщение #54 | |||
Начинающий тапкоуловитель Регистрация: 22.06.2012 Сообщений: 6162 Откуда: Где-то под Белгородом Имя: Александр |

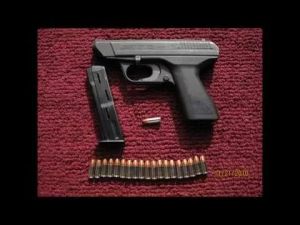

GEORGE писал(a): А вы посчитайте сколько должен весить затвор, какой будет импульс отдачи и скорость подвижных частей у такого оружия... Ваще-то эти на ПП не похожиСвободной затвор на пистолете - 9х17, 9х18 и менее мощные. Под 7,62х25,9х19, 45 авто для нормальной работы только запираемые. Да, свободные встречаются, но это по существу уменьшенные пистолеты-пулеметы. [urlhttp://panzer038.livejournal.com/888998.html]Дрейзе 1910[/url] ![]() Хеклер Кох VP.70 ![]() | |||
В начало страницы | ||||
![]() | ||||
Umnick | Сообщение #55 | |||
![]() Еврей с паяльником Регистрация: 04.09.2013 Сообщений: 90 Откуда: Алматы Имя: Андрей |
[изображение] С гильзой для представления пропорций. Гильзу делал по чертежам, спёртым на ганзе, ежели кому надоть, обращайтесь | |||
В начало страницы | ||||
![]() | ||||
Фрезер | Сообщение #56 | |||
![]() Регистрация: 03.03.2012 Сообщений: 649 Откуда: Ярославль Имя: Андрей |
staryi_prapor писал(a): Ваще-то эти на ПП не похожи Ваще то наскока помню у "Дрейзе", изобретённого сумрачным тевтонским гением Луи Шмайсера, была такая мощная кружина, что отвести затвор вручную было невозможно. Для того что бы хоть как то пользоваться данным изделием в его конструкцию был введён рычаг взвода, который поднимаясь разобщал затвор и возвратку. У Хеклера, имеющего пластиковую рамку, вес без магазина 820 гр. То бишь затвор оченна массивный.[urlhttp://panzer038.livejournal.com/888998.html]Дрейзе 1910[/url] Хеклер Кох VP.70 | |||
В начало страницы | ||||
![]() | ||||
staryi_prapor | Сообщение #57 | |||
Начинающий тапкоуловитель Регистрация: 22.06.2012 Сообщений: 6162 Откуда: Где-то под Белгородом Имя: Александр |
Umnick писал(a): С гильзой для представления пропорций. Гильзу делал по чертежам, спёртым на ганзе, ежели кому надоть, обращайтесь Если кому нужно, у меня есть альбом чертежей патронов времён ВОВ. | |||
В начало страницы | ||||
![]() | ||||
staryi_prapor | Сообщение #58 | |||
Начинающий тапкоуловитель Регистрация: 22.06.2012 Сообщений: 6162 Откуда: Где-то под Белгородом Имя: Александр |
Фрезер писал(a): Ваще то наскока помню у "Дрейзе", изобретённого сумрачным тевтонским гением Луи Шмайсера, была такая мощная кружина, что отвести затвор вручную было невозможно. Для того что бы хоть как то пользоваться данным изделием в его конструкцию был введён рычаг взвода, который поднимаясь разобщал затвор и возвратку. У Хеклера, имеющего пластиковую рамку, вес без магазина 820 гр. То бишь затвор оченна массивный. Та хто б спорил. Просто Георг сказал, что под 9х19 будут ужатые ПП, а я выложил два, вполне кошерных пистолета под 9х19 со свободным затвором. Причём Хеклер Кох штамповали восемнадцать лет. По мне, так вполне приличный срок. | |||
В начало страницы | ||||
![]() | ||||
Umnick | Сообщение #59 | |||
![]() Еврей с паяльником Регистрация: 04.09.2013 Сообщений: 90 Откуда: Алматы Имя: Андрей |
staryi_prapor писал(a): Если кому нужно, у меня есть альбом чертежей патронов времён ВОВ. Ну я их вродь как в трёхмерщину перевожу, потому не откажусь | |||
В начало страницы | ||||
![]() | ||||
staryi_prapor | Сообщение #60 | |||
Начинающий тапкоуловитель Регистрация: 22.06.2012 Сообщений: 6162 Откуда: Где-то под Белгородом Имя: Александр |
Umnick писал(a): Ну я их вродь как в трёхмерщину перевожу, потому не откажусь Если по мылу, пройдут 32 Мб, то кинь адрес в личку. | |||
В начало страницы | ||||
![]() | ||||
Umnick | Сообщение #61 | |||
![]() Еврей с паяльником Регистрация: 04.09.2013 Сообщений: 90 Откуда: Алматы Имя: Андрей |
Слайдер весит 255 грамм в металле и эта цифра уменьшится, так как будут пазы под предохранитель и затворную задержку | |||
В начало страницы | ||||
![]() | ||||
Umnick | Сообщение #62 | |||
![]() Еврей с паяльником Регистрация: 04.09.2013 Сообщений: 90 Откуда: Алматы Имя: Андрей |
[изображение] Ругайте | |||
В начало страницы | ||||
![]() | ||||
xTory | Сообщение #63 | |||
![]() Регистрация: 23.01.2015 Сообщений: 1320 Откуда: Москва |
Umnick писал(a): Ругайте На мой дилетантский взгляд - все должно работать) | |||
В начало страницы | ||||
![]() | ||||
starosta | Сообщение #64 | |||
![]() Регистрация: 20.03.2012 Сообщений: 1049 Откуда: Северодвинск Имя: Валерий |
Я тоже дилетант. направляющие затвора на рамке сплошные будут? если не сплошные, не получиться закус затвора осью выбрасывателя при его смещении? | |||
В начало страницы | ||||
![]() | ||||
Trionix | Сообщение #65 | |||
![]() Любитель Регистрация: 14.04.2016 Сообщений: 1441 Откуда: Щелково Имя: Алексей A |
Umnick писал(a): Ругайте Плюсы: Поднятый выбрасыватель - индикатор патрона в патроннике Выступ выбрасывателя зайдет в выточку на ударнике, и он тем самым окажется закреплен от выпадания назад Гильзы полетят назад-вверх, через голову соседа по рубежу, а не ему в лицо и не в пистолет ( при стрельбе в тире) Большой минус ИЖ35 - если слева от вас тренируется кто-то на голову ниже (девочка или юниор) то каждая его гильза бьет по вашему пистолету, что отвлекает. | |||
В начало страницы | ||||
![]() | ||||
Фрезер | Сообщение #66 | |||
![]() Регистрация: 03.03.2012 Сообщений: 649 Откуда: Ярославль Имя: Андрей |
Trionix писал(a): Гильзы полетят назад-вверх Прямо за шиворот. | |||
В начало страницы | ||||
![]() | ||||
Umnick | Сообщение #67 | |||
![]() Еврей с паяльником Регистрация: 04.09.2013 Сообщений: 90 Откуда: Алматы Имя: Андрей |
starosta писал(a): Я тоже дилетант. направляющие затвора на рамке сплошные будут? если не сплошные, не получиться закус затвора осью выбрасывателя при его смещении? Нет, так как у оси есть шляпка. Плюс он не достаёт даже до поверхности направляющей. Trionix писал(a): Выбрасыватель перенесите на верхнюю часть рамки, чтобы он ходил в вертикальном пазу. Плюсы: Поднятый выбрасыватель - индикатор патрона в патроннике Выступ выбрасывателя зайдет в выточку на ударнике, и он тем самым окажется закреплен от выпадания назад Нет, патрон в патроннике проверяется всегда ручками и глазками, а не положением экстрактора. Далее, экстракция гильз вправо-вверх-вперёд из-за скоса будет. | |||
В начало страницы | ||||
![]() | ||||
Umnick | Сообщение #68 | |||
![]() Еврей с паяльником Регистрация: 04.09.2013 Сообщений: 90 Откуда: Алматы Имя: Андрей |
Фрезер писал(a): Прямо за шиворот. Вспомнил видео, где дядька из Техаса похвалялся тем, что какой крутой FN P90, с экстракцией гильз вниз. В результате насыпал гильз себе в сапоги :D | |||
В начало страницы | ||||
![]() | ||||
Уланов | Сообщение #69 | |||
![]() Регистрация: 01.11.2016 Сообщений: 483 |
Trionix писал(a): Большой минус ИЖ35 - если слева от вас тренируется кто-то на голову ниже (девочка или юниор) то каждая его гильза бьет по вашему пистолету, что отвлекает. Вчера на тренировке слева был человек с Шадоу 2, за ним - с Глоком-17. В меня прилетали обе гильзы :D | |||
В начало страницы | ||||
![]() | ||||
Umnick | Сообщение #70 | |||
![]() Еврей с паяльником Регистрация: 04.09.2013 Сообщений: 90 Откуда: Алматы Имя: Андрей |
[изображение] Сверление до упора это всего лишь необходимость, для извлечения пина экстрактора. Хотя меня оно огорчает, да. | |||
В начало страницы | ||||
![]() | ||||
ivaldan | Сообщение #71 | |||
Регистрация: 24.03.2015 Сообщений: 496 Откуда: Ижевск Имя: Иван |
Umnick писал(a): Сверление до упора это всего лишь необходимость, для извлечения пина экстрактора. Хотя меня оно огорчает, да. Мне все таки кажется что скос на затворе не имеет не какого практического смысла, а вот выбрасыватель при этом ослабляется в самом критическом сечении. И бросьте уже свои американизмы: не существует не какого слайдера - есть затвор. http://piterhunt.ru/Library/gost_28653_90/index.htm | |||
В начало страницы | ||||
![]() | ||||
Umnick | Сообщение #72 | |||
![]() Еврей с паяльником Регистрация: 04.09.2013 Сообщений: 90 Откуда: Алматы Имя: Андрей |
ivaldan писал(a): Ступенчатое отверстие проще сделать со скосом в 120град, нет необходимости в лишней операции по торцеванию уступа, и штифт соответствующей формы токарить. Мне все таки кажется что скос на затворе не имеет не какого практического смысла, а вот выбрасыватель при этом ослабляется в самом критическом сечении. И бросьте уже свои американизмы: не существует не какого слайдера - есть затвор. http://piterhunt.ru/Library/gost_28653_90/index.htm Общение с дядей из Техаса накладывает свой отпечаток. Например спуск так же называю триггером, курок хаммером, ну и так далее. Так, пин делать просто коническим или я чего-то не понял? | |||
В начало страницы | ||||
![]() | ||||
Umnick | Сообщение #73 | |||
![]() Еврей с паяльником Регистрация: 04.09.2013 Сообщений: 90 Откуда: Алматы Имя: Андрей |

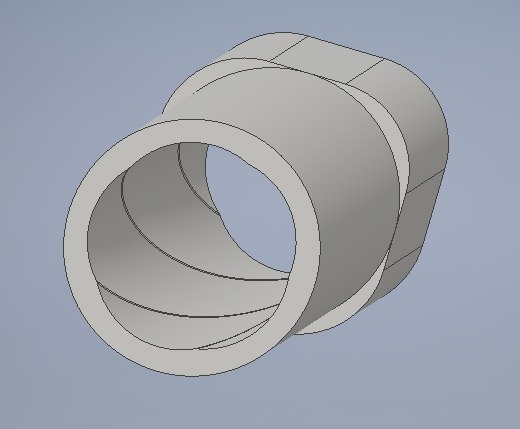

[изображение] Попытка изобразить нарезы в стволе. Считать пробовал, но выходит прогноз погоды на Марсе :D | |||
В начало страницы | ||||
![]() | ||||
staryi_prapor | Сообщение #74 | |||
Начинающий тапкоуловитель Регистрация: 22.06.2012 Сообщений: 6162 Откуда: Где-то под Белгородом Имя: Александр |
Umnick писал(a): Так, пин делать просто коническим или я чего-то не понял? Переход от толстой к тонкой части не плоский, а под углом. Получается минус несколько операций, и "на аэродинамику не влияет" ;-). | |||
В начало страницы | ||||
![]() | ||||
ivaldan | Сообщение #75 | |||
Регистрация: 24.03.2015 Сообщений: 496 Откуда: Ижевск Имя: Иван |
Umnick писал(a): Общение с дядей из Техаса накладывает свой отпечаток. Например спуск так же называю триггером, курок хаммером, ну и так далее. Штифт(пины пусть пиндосы делают) делать ступенчатым, но переход через конус (аналогичный конусу на сверле, т.е. 116...120град).Так, пин делать просто коническим или я чего-то не понял? | |||
В начало страницы | ||||
![]() |
