DVB свисток или сканер задешево

  Всего сообщений: 75
Для печати
Автор Сообщение
Slavic
 Написано: 02.06.2023, 18:40

Регистрация: 10.12.2012
Сообщений: 3391
Откуда: Москва-Химки
Имя: Вячеслав
купил HackRF. интересно, но сложно. для раскрытия потенциала надо не простой софт изучать.
ну и чот меня занесло, заодно и нановну в2 :D
В начало страницы
Dragony66
 Написано: 02.06.2023, 19:17

Автор


Регистрация: 29.05.2014
Сообщений: 10020
Откуда: Оттуда
Имя: Александр Долинин
Антенны надо, разные. Или хотя бы одну, но на нужный диапазон. В крайнем случае, можно и "польскую" подключить, но это уж совсем от безысходности, да она и только на УКВ...
В начало страницы
Slavic
 Написано: 02.06.2023, 19:23

Регистрация: 10.12.2012
Сообщений: 3391
Откуда: Москва-Химки
Имя: Вячеслав

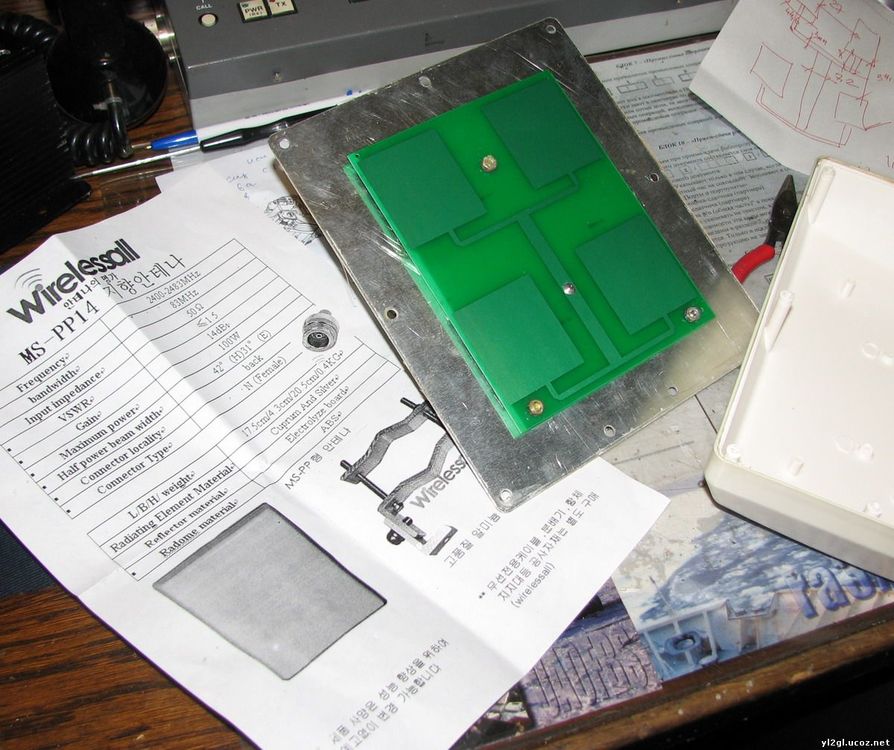

чтото уже есть. вообще взял смотреть СВЧ диапазон. сделал копию такой антенны
[изображение]
направленная. чтото видно)
В начало страницы
Dragony66
 Написано: 05.06.2023, 16:31

Автор


Регистрация: 29.05.2014
Сообщений: 10020
Откуда: Оттуда
Имя: Александр Долинин
Странная она какая-то... :trouble: :D
В начало страницы
Slavic
 Написано: 05.06.2023, 18:25

Регистрация: 10.12.2012
Сообщений: 3391
Откуда: Москва-Химки
Имя: Вячеслав
дофига видел антенн из квадратиков на этот диапазон.
[изображение]
да и по плибору КСВ хороший получился во всем диапазоне.
доплеровские радары тоже с квадратиковыми антеннами)
В начало страницы
Dragony66
 Написано: 06.06.2023, 16:16

Автор


Регистрация: 29.05.2014
Сообщений: 10020
Откуда: Оттуда
Имя: Александр Долинин
Фиг знает, по курсу антенн СВЧ у меня тройка была... :oops: :D
Но никаких согласующих элементов здесь не вижу, и полоски все одинаковой ширины. Ну, работает, и ладно!.. ;-) :D
https://youtu.be/5RbUgn_bXOs
В начало страницы
Slavic
 Написано: 06.06.2023, 17:32

Регистрация: 10.12.2012
Сообщений: 3391
Откуда: Москва-Химки
Имя: Вячеслав
во, мне бы тоже согласовывать научиться. а то с кабелем уже и ксв горбит и сопротивление уплывает.
В начало страницы
Dragony66
 Написано: 06.06.2023, 19:56

Автор


Регистрация: 29.05.2014
Сообщений: 10020
Откуда: Оттуда
Имя: Александр Долинин
Об этом и речь. Очень похоже, что кто-то от фонаря нарисовал нечто "антеннообразное". :))))
В начало страницы
Slavic
 Написано: 06.06.2023, 20:20

Регистрация: 10.12.2012
Сообщений: 3391
Откуда: Москва-Химки
Имя: Вячеслав
ну, в сети об конкретной антенне много положительных упоминаний.
и у меня на несколько см провод длиннее. может в этом дело. и разъем на корпусе другой.
В начало страницы
Dragony66
 Написано: 07.06.2023, 19:13

Автор


Регистрация: 29.05.2014
Сообщений: 10020
Откуда: Оттуда
Имя: Александр Долинин
На СВЧ даже несколько мм критичны - "шаг влево, шаг вправо..."
В начало страницы
Slavic
 Написано: 07.06.2023, 21:16

Регистрация: 10.12.2012
Сообщений: 3391
Откуда: Москва-Химки
Имя: Вячеслав
вот потому, видимо, в описании антенны указана точная длинна комплектного кабеля - 103см.
ну, буду курить тему согласования.
В начало страницы
Dragony66
 Написано: 08.06.2023, 16:11

Автор


Регистрация: 29.05.2014
Сообщений: 10020
Откуда: Оттуда
Имя: Александр Долинин
Кстати, кабели бывают очень разные...
Какой нормально работает на КВ и на нижних УКВ - может вообще не работать на СВЧ.
В начало страницы
Slavic
 Написано: 08.06.2023, 18:56

Регистрация: 10.12.2012
Сообщений: 3391
Откуда: Москва-Химки
Имя: Вячеслав
знаю. у меня RG-58 A/U, как и в оригинале.
В начало страницы
Dragony66
 Написано: 09.06.2023, 16:57

Автор


Регистрация: 29.05.2014
Сообщений: 10020
Откуда: Оттуда
Имя: Александр Долинин
Какая толщина кабеля?
В начало страницы
Slavic
 Написано: 09.06.2023, 17:15

Регистрация: 10.12.2012
Сообщений: 3391
Откуда: Москва-Химки
Имя: Вячеслав
в изоляции 5мм. но я пока использую не то что рекомендовано, а тонкий комплектный от нановны, 30см. надо кстати померить какая с ним картина. пока только смотрел, по направлениям, жизнь на частотах. на передачу не работал.
что интересно, оригинал антенны сделан так - печатная плата (слой) в 4,8мм от экрана. а у меня при настройке лучший график КСВ получился когда оно по диагонали. один край в 5мм, другой в 1 :pardon:
В начало страницы
Dragony66
 Написано: 09.06.2023, 18:37

Автор


Регистрация: 29.05.2014
Сообщений: 10020
Откуда: Оттуда
Имя: Александр Долинин
Типа трансформатор сопротивлений получился. :)
В начало страницы
Slavic
 Написано: 09.06.2023, 19:15

Регистрация: 10.12.2012
Сообщений: 3391
Откуда: Москва-Химки
Имя: Вячеслав
фиг знает :???:
с нановной можно и усиление с направленностью посмотреть, но это стенд, провода, огород городить, до этого я пока не дошел)
В начало страницы
Дмитрий01
 Написано: 28.02.2024, 09:06

Homo faber


Регистрация: 24.06.2013
Сообщений: 2804
Откуда: Москва
Имя: Дмитрий
Ну что, вчера получил свисток, вот такой https://market.yandex.ru/product--sdr-priemnik-msi-sdr-ot-10-kgts-do-2-ggts-12-bit-tcxo-0-5ppm-s-teleskopicheskoi-antennoi-v-komplekte/1879791909?sku=102058772016&do-waremd5=wl_BDJsKrlk4SsvnNs0lvA&uniqueId=726027
Весь день танцы с бубнами вокруг компа, dll, реестры, программы не устанавливались, потом установились но не видят свисток, драйвера и прочее-прочее... сто раз пожалел что не заказал сразу Малахит из коробки, но в час ночи все же запустил программу и увидел приемник, пока только полазил по AM и FM диапазону, еще изучать и изучать радио дело и программу, но уже заработало! :bravo: :bravo: :bravo:

Вообщем приобщаюсь к радио, все же решил вернуться к этому увлечению, а то лет пять назад спокойно проходил онлайн тесты на 2 категорию, а сейчас все нафиг забыл...
В начало страницы
PROF
 Написано: 28.02.2024, 15:14

Эксперт по мирам


Регистрация: 02.03.2012
Сообщений: 9661
Откуда: Рязань
Имя: Михаил
Врут, что он от 10 КГц. Судя по виду - свисток вульгарис, а он от 24 Мгц. ЫшшЫ Си-Би антенну, дальнобои на 27.135 есть всегда.
В начало страницы
Дмитрий01
 Написано: 29.02.2024, 02:36

Homo faber


Регистрация: 24.06.2013
Сообщений: 2804
Откуда: Москва
Имя: Дмитрий
PROF писал(a):
Врут, что он от 10 КГц. Судя по виду - свисток вульгарис, а он от 24 Мгц. ЫшшЫ Си-Би антенну, дальнобои на 27.135 есть всегда.

Сибишка с антенной у меня на даче лежит, я пару лет поездил со штырем на крыше, слушал и общался с дальнобоями))) а потом что то в конце 17-го года продал машину а на другую не стал ставить рацию... Я хочу любителей послушать на этот свисток, но похоже штатного маленького телескопа недостаточно. Какую антенну посоветуешь и на каких частотах сидят чаще?
В начало страницы
PROF
 Написано: 29.02.2024, 14:03

Эксперт по мирам


Регистрация: 02.03.2012
Сообщений: 9661
Откуда: Рязань
Имя: Михаил
Да не верю я что он принимает ниже 24 Мгц, а сидят-то на 7 Мгц (сороковка) и 3.6 Мгц (80-ка). Антенна нужна на 40-ку 10 метров с балуном, на 80ку 20 метров Т.е исходи из длины антенны вообще 40 метров (что бы ещё ПРС захватить) и балун к ней купи на Али. По английски BAL-UN. Как натягивать будешь - твоя забота. Как вариант антенна inverted-V, тогда вроде и балун не нужен. Но у неё плечи, КАЖДОЕ по 40 метров. А на всякий суррогат принимать, всё равно, что зуб через задний проход дёргать. А ХОРОШИЙ суррогат (рамочная перестраиваемая активная антенна) стоит далеко за 100 баксов.
В начало страницы
Дмитрий01
 Написано: 29.02.2024, 15:28

Homo faber


Регистрация: 24.06.2013
Сообщений: 2804
Откуда: Москва
Имя: Дмитрий
PROF писал(a):
Да не верю я что он принимает ниже 24 Мгц, а сидят-то на 7 Мгц (сороковка) и 3.6 Мгц (80-ка). Антенна нужна на 40-ку 10 метров с балуном, на 80ку 20 метров Т.е исходи из длины антенны вообще 40 метров (что бы ещё ПРС захватить) и балун к ней купи на Али. По английски BAL-UN. Как натягивать будешь - твоя забота. Как вариант антенна inverted-V, тогда вроде и балун не нужен. Но у неё плечи, КАЖДОЕ по 40 метров. А на всякий суррогат принимать, всё равно, что зуб через задний проход дёргать. А ХОРОШИЙ суррогат (рамочная перестраиваемая активная антенна) стоит далеко за 100 баксов.

Настроил на 7 Мгц и на 40 метровый диапазон, ничего не слышно :D :D :D Но там еще надо выбирать модуляцию, настраивать фильты, да и антенну надо разумеется другую


какой спектр можно посмотреть на скринах

P.S. я пока только-только программу по минимуму изучаю, разобрался с рабочими пространствами и как запоминать станции, вон первые FM станции забил, удобненько, сидел за компом работал, а фоном ВВП слушал на собрании
В начало страницы
Dragony66
 Написано: 29.02.2024, 18:44

Автор


Регистрация: 29.05.2014
Сообщений: 10020
Откуда: Оттуда
Имя: Александр Долинин
Еще могу посоветовать антенну WINDOM, сам на ней работал долго (пока дрын с крыши пятиэтажки кто-то не упер... :pardon: )
антенна

симметрирующее устройство
В начало страницы
Дмитрий01
 Написано: 01.03.2024, 00:23

Homo faber


Регистрация: 24.06.2013
Сообщений: 2804
Откуда: Москва
Имя: Дмитрий
Dragony66 писал(a):
Еще могу посоветовать антенну WINDOM, сам на ней работал долго (пока дрын с крыши пятиэтажки кто-то не упер... :pardon: )
антенна
Картинки не открылись(
Но я посмотрел в гугле, где я в Москве, в ЖК размещу 60 метров кабеля или на даче? Если только на березу эту антенну закинуть и от нее уже в дом вести :???:
В начало страницы
Dragony66
 Написано: 01.03.2024, 17:09

Автор


Регистрация: 29.05.2014
Сообщений: 10020
Откуда: Оттуда
Имя: Александр Долинин
Дмитрий01 писал(a):
Картинки не открылись(
Но я посмотрел в гугле, где я в Москве, в ЖК размещу 60 метров кабеля или на даче? Если только на березу эту антенну закинуть и от нее уже в дом вести :???:

У меня был вариант длиной чуть больше 20м ;-) на крыше. Мне хватало. А на НЧ диапазонах мне тут все равно некого было слушать, да и помехи от всякой импульсной срани в сети 220В вызывали зашкаливание S-метра... :-( :pardon:

Если ссылки не сработали, пришлось грузить сюда...
