Тема: Длинный глаз для стрельбища

Длинный глаз для стрельбища

Ray -> 09.12.2018, 01:04

----------------------------------------------------------------------------

Т.к. мы ушли за 300м и стреляем теперь 500+, к мишенькам стало бегать долго и нудно. Есть идея ставить у мишеней IP wi-fi камеру, через 30-50 м ретранслятор, а оператор будет с телефоном или планшетом сидеть метров за 300-500 и ловить картинку с камеры.

Что с Алиэкспресса для этой цели подойдет?
Камеры будет достаточно HD (720р)

Velesich -> 09.12.2018, 07:44

----------------------------------------------------------------------------

Аттракцион "кто собъёт камеру"?

Cheers_prairies -> 09.12.2018, 08:17

----------------------------------------------------------------------------

Ray писал(a):

Интересно будет посмотреть на результат идеи.
К мишенькам можно и ездить (быстро и весело). И использовать зрительную трубу Дешевле будет, не?

lenzavod -> 09.12.2018, 09:02

----------------------------------------------------------------------------

Наши рукожопы(техподдержка) в прошлом годе пыталась подобное сотворить на 600 метровом стрельбище главного работодателя ЧОПа.В стационарном варианте.И "нешлоглая,нешмогла!"Сигнал "теряется" даже по проводу.Не,сделать конечно можно,но Алиэкспресс уже не катит. :pardon:

Matraskin -> 09.12.2018, 10:10

----------------------------------------------------------------------------

Cheers_prairies писал(a):

В 60х трубу на 300 метров видно плохо. На 500 - никак.

Ray -> 09.12.2018, 10:21

----------------------------------------------------------------------------

Matraskin писал(a):

В 60х трубу на 300 метров видно плохо. На 500 - никак.

Слова человека, познавшего суровости бытия. :good:

Ray -> 09.12.2018, 10:22

----------------------------------------------------------------------------

Cheers_prairies писал(a):

К мишенькам можно и ездить (быстро и весело). И использовать зрительную трубу Дешевле будет, не?

Мы стреляем в карьере. Напрямую идти - это лунный пейзаж, в обход ехать - это километра 3 выходит. И это еще снега по колено. как навалит по пояс - станет mission imposible.

Ray -> 09.12.2018, 10:24

----------------------------------------------------------------------------

lenzavod писал(a):

Сигнал "теряется" даже по проводу.Не,сделать конечно можно,но Алиэкспресс уже не катит. :pardon:

Странно. Там дофига ретрансляторов до 300 ярдов продается.

starosta -> 09.12.2018, 10:27

----------------------------------------------------------------------------

Ray писал(a):

по моему для зимы вам дещевле мотособаку купить. накатать тропу и ездите быстро и весело. и мишени возить можно.

aix07 -> 09.12.2018, 10:47

----------------------------------------------------------------------------

Ray писал(a):

Это из чего вы 500+ стреляете? :)

Matraskin -> 09.12.2018, 11:22

----------------------------------------------------------------------------

aix07 писал(a):

Это из чего вы 500+ стреляете? :)

Рискну предположить из того же, из чего я. Из винтовки.

Shreder -> 09.12.2018, 11:36

----------------------------------------------------------------------------

Ray писал(a):

Я думаю, что вот этого будет более, чем достаточно:
1.2G Wireless 1500mw AV Transmitter Receiver Kit RC Model FPV CCTV Video
https://www.ebay.com/itm/1-2G-Wireless-1500mw-AV-Transmitter-Receiver-Kit-RC-Model-FPV-CCTV-Video-OC-CN/253979684759?hash=item3b225e6f97:g:6UAAAOSwgY9XfgWC:rk:7:pf:0
А камеру можно любую пристроить.
Ну и монитор подобрать соответствующий, чтобы на открытом воздухе при засветке что-либо разобрать.:)

ansollo -> 09.12.2018, 11:42

----------------------------------------------------------------------------

Две Ubiquiti NanoStation M2 в мосте, камера что найдете.
Вопрос чем и как кормить.

PROF -> 09.12.2018, 13:23

----------------------------------------------------------------------------

Shreder писал(a):

Говорит человек дело, НО. Ватты там могут быть китайские - раз и нарушение закона (ибо максимум 100 милливатт) - двас.

PROF -> 09.12.2018, 13:25

----------------------------------------------------------------------------

Так что рекоменбую телескоп. В НИКСе есть приемлемый (с зеркалом, а не с линзой) ОЧЕНЬ компактный (короче 40 см) Целестрон. Увеличение 240 крат что ли.

aix07 -> 09.12.2018, 13:52

----------------------------------------------------------------------------

То же хотел спросить почему телескоп не рассматривается?
Ещё видел видео,где стрелок попадания через дрон с камерой рассматривал :D

Matraskin -> 09.12.2018, 13:54

----------------------------------------------------------------------------

aix07 писал(a):

Телескоп для стрельбища может посоветовать только эксперт. Практикам это даже не смешно

aix07 -> 09.12.2018, 14:21

----------------------------------------------------------------------------

Matraskin писал(a):

Телескоп для стрельбища может посоветовать только эксперт. Практикам это даже не смешно

Я точно не эксперт, поэтому не советую, а спрашиваю. Даже если выгляжу неумно. Мне действительно интересно, почему нельзя телескоп?

Тихон -> 09.12.2018, 14:22

----------------------------------------------------------------------------

Смею предложить мудрейшим ещё один из вариантов.
Это аналоговая камера +передатчик+приёмник монитор.

В автомобильных магазинах с системами заднего обзора весьма недорого продаются трансмиттер+ресивер. Я как то покупал за 700р.

https://www.amazon.com/Wireless-Transmitter-Receiver-Vehicle-Backup/dp/B01KNU7R66
Качество видео будет конечно похуже, чем цЫфра, тем более, что большинство камер имеют через_строчную развёртку. Но имеется один несомненный плюс - безпинговый, моментальный сигнал на экране, для прикидки скорости полёта пули.

Спойлер

Не из той оперы.

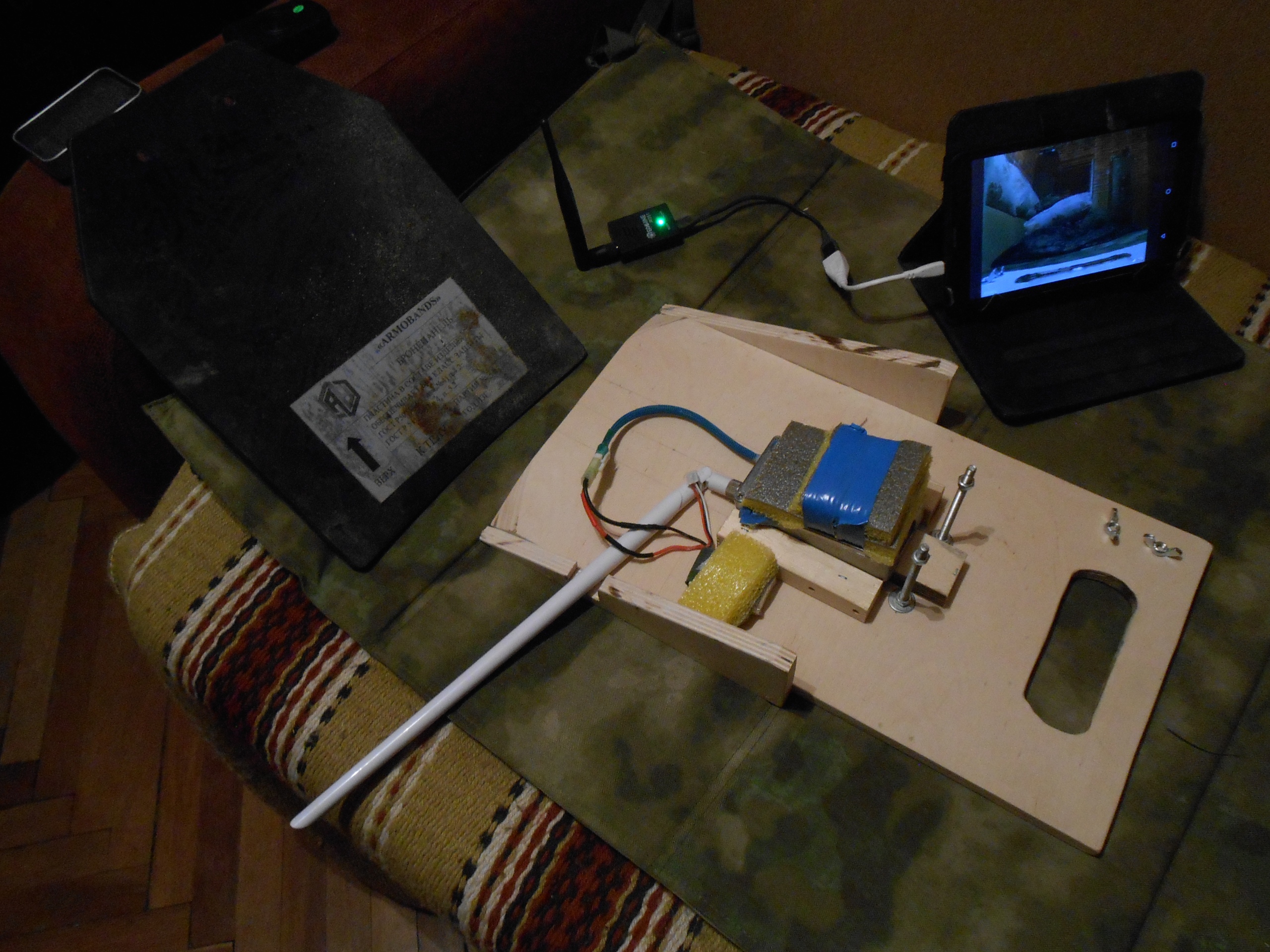

Из такого трансмиттера_ресивера делал как то совсем дешевую FPV для управления "изнутри" игрушкой-вертолётиком. Камера(объектив от мобилки), ЛиПовский аккум и передатчик = 5,5 грамма.
[изображение]

Matraskin -> 09.12.2018, 14:36

----------------------------------------------------------------------------

aix07 писал(a):

Можно. Не видно только нифига.

Ray -> 09.12.2018, 15:41

----------------------------------------------------------------------------

Еще вариант придумался - IP камера видеонаблюдения, роутер с 3G/4G флешкой, чтобы она в инет имела доступ. И с планшета или тела смотри - не хочу. Тут вообще с расстоянием не связано, лишь бы только сигнал 3G был.

камера типа такой: https://ru.aliexpress.com/item/2MP-IP-Camera-Outdoor-Waterproof-CCTV-1080P-HD-Network-Bullet-Camera-2-Megapixel-Lens-IR-CUT/32684477744.html

Ray -> 09.12.2018, 15:42

----------------------------------------------------------------------------

aix07 писал(a):

Это из чего вы 500+ стреляете? :)

Орсис-120, Вепрь-супер, Моська

Ray -> 09.12.2018, 15:43

----------------------------------------------------------------------------

starosta писал(a):

А на чем мы ее в карьер возить будем? До него, минуточку, 70 км.

Ray -> 09.12.2018, 15:48

----------------------------------------------------------------------------

А если вот такой девайс?
https://ru.aliexpress.com/item/Wi-Fi-300-2-4-2-N/32960299363.html

Написано до 300 м работает. Два поставить и перекроют наши хотелки полностью.

starosta -> 09.12.2018, 16:09

----------------------------------------------------------------------------

Ray писал(a):

А на чем мы ее в карьер возить будем? До него, минуточку, 70 км.

я свою в багажнике вожу

Ray -> 09.12.2018, 16:18

----------------------------------------------------------------------------

Или вот интересная штука:
https://ru.aliexpress.com/item/1-3KM-WIFI-Range-Wireless-WIFI-Extender-WIFI-Repeater-5G-2-4G-300M-Outdoor-CPE-Router/32816848857.html

Ray -> 09.12.2018, 16:19

----------------------------------------------------------------------------

starosta писал(a):

я свою в багажнике вожу

У меня багажник забит под крышу всегда.

PROF -> 09.12.2018, 16:20

----------------------------------------------------------------------------

Ray писал(a):

Долинину в личку напиши, по радиоудлинению он спец. Тебе ж по сути вместо 500 метров коаксиала надо 500 метров радиолинка. Вот и поставь перед ним вопрос.

Shreder -> 09.12.2018, 18:18

----------------------------------------------------------------------------

PROF писал(a):

Такие приблуды существуют на разные мощности, 100 мвт на километр по земле должно хватить. А если вы уезжаете за 70 км от цивилизации, то вы и 10 ваттами никому не помешаете.
Видеопередатчики работают на 1,2 ггц, 1,3 ггц, 2,4 ггц, 5,8 ггц. Есть из чего выбрать.

Cергей -> 09.12.2018, 21:38

----------------------------------------------------------------------------

Ray писал(a):

Супер! Ставишь рядом с мишенью, втыкаешь в розетку и наслаждаешься. :D

Ray -> 10.12.2018, 06:55

----------------------------------------------------------------------------

Cергей писал(a):

Супер! Ставишь рядом с мишенью, втыкаешь в розетку и наслаждаешься. :D

Переделать питание - не проблема.

ichi -> 10.12.2018, 10:17

----------------------------------------------------------------------------

https://www.facebook.com/permalink.php?story_fbid=1698439093599156&id=100002992455013
на соревнованиях наши ребята протестировали камеры на 800 и 1200. Полет нормальный. Допросить по изготовлению можно по ссылке. Наверное.

Трубы бывают разные, если усреднить погодные условия то 500м, предел для практически любой трубы. И кратность тут не главное.

Shreder -> 10.12.2018, 20:04

----------------------------------------------------------------------------

ichi писал(a):

[url]
Трубы бывают разные, если усреднить погодные условия то 500м, предел для практически любой трубы. И кратность тут не главное.

Оптический прицел - это, в принципе, тоже труба.

aix07 -> 10.12.2018, 20:20

----------------------------------------------------------------------------

ichi писал(a):

Спросил в комментариях.Примерно в 20 000р обойдется.

Matraskin -> 10.12.2018, 22:47

----------------------------------------------------------------------------

Shreder писал(a):

Оптический прицел - это, в принципе, тоже труба.

Винтовка тоже, в принципе, труба.

GEORGE -> 11.12.2018, 16:12

----------------------------------------------------------------------------

Matraskin писал(a):

В 60х трубу на 300 метров видно плохо. На 500 - никак.

Категорически плюсую.

GEORGE -> 11.12.2018, 16:13

----------------------------------------------------------------------------

А систему видеонаблюдения от дрона использовать?
Видел игрушку которая в реальном времени картинку с 300х метрового рубежа гнала.

Alekseev -> 11.12.2018, 18:16

----------------------------------------------------------------------------

Можно вот здесь подсмотреть как делают
https://forum.guns.ru/forummessage/153/2121272.html

Cheers_prairies -> 11.12.2018, 23:55

----------------------------------------------------------------------------

GEORGE писал(a):

Категорически плюсую.

Опять что-то не то...
Может, у вас труба такая? Они разные есть, с увеличением 60.
В первую купленную мной по-дешевке
китайское дешевое г..
и на 200 метров видно с трудом. Вернул сразу же, меня даже не спрашивали, что не так - и так понятно, что именно.
Однако, с увеличением бюджета
тоже китайское, но уже намного лучше
качество картинки резко возрастает, и на 300 прекрасно видны попадания (на контрастной мишени) и чуть похуже - на белой (и никак - на коричневой картонке) и (со скрипом) неплохо - на 500.

Фрезер -> 12.12.2018, 00:58

----------------------------------------------------------------------------

Cheers_prairies писал(a):

Да всё то. В том то и суть что "на 300 прекрасно видны... и неплохо - на 500" не устраивает. В зависимости от мишени и погодных условий это неплохо превращается в никак. А ведь останавливаться на 500 как то не хочется. Можно конечно на 300 оставлять корректировщика с трубой и рацией, но во первых это не всегда возможно, во вторых не в каменном же веке живём.

GEORGE -> 12.12.2018, 08:28

----------------------------------------------------------------------------

Cheers_prairies писал(a):

Опять что-то не то...
Может, у вас труба такая?

Труба относительно бюджетный но не самый дешевый китаец. х60
При хорошем освещении на 300 отверстия от 7,62 в принципе видно норм. А вот в сумерки или при пасмурной погоде, уже увы не очень. А от 5,45 на 300 уже уверенно не разглядеть :(.

aix07 -> 12.12.2018, 10:31

----------------------------------------------------------------------------

Ray писал(a):

Переделать питание - не проблема.

Короче, Андрей, замутишь тот комплекс, скинь мне пожалуйста подробную раскладку. Если нашему клубу получится в следующем году соревнования провести, такой нам очень полезен будет :beer:

Владимир Кильчевский -> 12.12.2018, 16:02

----------------------------------------------------------------------------

GEORGE писал(a):

Поддержу Георгия - оптика не может стать панацеей. Кажется мне, что для уверенного распознавания отверстий в мишени дистанция от глаза до нее не должна превышать 3 метров (и это, по-моему, уже много) Тогда для осмотра на расстоянии в 600 метров потребуется уже 200 кратное увеличение. Но это уже телескоп, пусть и плохонький. Далее, при ограниченной видимости вступает в игру такое понятие, как сумеречное число оптики. Оно грубо вычисляется, разделив диаметр объектива прибора на кратность его. В идеале должно соответствовать диаметру человеческого зрачка. А оно принято за 7+ (чуть больше)

Ray -> 26.12.2018, 17:30

----------------------------------------------------------------------------

Вот такой интересный комплект вырисовывается:

камера:
https://ru.aliexpress.com/item/HJT-940nm-HD-1080-P-2-0MP-720-P-960-P-IP-H-264/32863932720.html

линк:
https://ru.aliexpress.com/item/1-3KM-WIFI-Range-Wireless-WIFI-Extender-WIFI-Repeater-5G-2-4G-300M-Outdoor-CPE-Router/32816848857.html

Shreder -> 26.12.2018, 20:36

----------------------------------------------------------------------------

Ray писал(a):

Вот такой интересный комплект вырисовывается:

Нормально.

Монитор еще нужен хороший, чтоб не пришлось себя с головой плащ-палаткой накрывать от солнца. :D

Ray -> 27.12.2018, 08:38

----------------------------------------------------------------------------

Shreder писал(a):

Монитор еще нужен хороший, чтоб не пришлось себя с головой плащ-палаткой накрывать от солнца. :D

Любой современный телефон/планшет.

Orc -> 27.12.2018, 14:34

----------------------------------------------------------------------------

Ray писал(a):

Снегоход на прицепе решит ваши проблемы. Но несколько не бюджетно :pardon:

Ray -> 27.12.2018, 16:06

----------------------------------------------------------------------------

Orc писал(a):

Снегоход на прицепе решит ваши проблемы. Но несколько не бюджетно :pardon:

Ага, вместо радиодеталей купить снегоход и прицеп? Гениально :D
Вопрос даже не в деньгах, а где это все хранить?

xserfer -> 27.12.2018, 16:28

----------------------------------------------------------------------------

Ray писал(a):

Ага, вместо радиодеталей купить снегоход и прицеп? Гениально :D
Вопрос даже не в деньгах, а где это все хранить?

выкопать и обустроить бункер у рубежа, замаскировать и хранить там. сюрвайвинг и всё такое :)

Shreder -> 27.12.2018, 19:37

----------------------------------------------------------------------------

Ray писал(a):

Любой современный телефон/планшет.

Ну это некошерно! На солнце еле видно.
В полях хорошо показал себя Panasonic CF-C2 (в общем, защищенные ноуты и планщеты).

Ray -> 27.12.2018, 19:48

----------------------------------------------------------------------------

Shreder писал(a):

Ну это некошерно! На солнце еле видно.

Мы не евреи. И стреляем осенью и зимой. Солнца в это время года мало.

Orc -> 27.12.2018, 19:56

----------------------------------------------------------------------------

Ray писал(a):

Ага, вместо радиодеталей купить снегоход и прицеп? Гениально :D
Вопрос даже не в деньгах, а где это все хранить?

В гараже. Где ещё хранят снежики?

Ray -> 27.12.2018, 21:22

----------------------------------------------------------------------------

Orc писал(a):

В гараже. Где ещё хранят снежики?

Нахрена мне вещь, которая тупо будет занимать гараж 9 месяцев в году?

Orc -> 27.12.2018, 22:48

----------------------------------------------------------------------------

Ray писал(a):

Нахрена мне вещь, которая тупо будет занимать гараж 9 месяцев в году?

Хватит топить Ярославль! Зима у них 3 месяца в году, понимаешь...

aix07 -> 28.12.2018, 09:51

----------------------------------------------------------------------------

Orc писал(a):

Хватит топить Ярославль! Зима у них 3 месяца в году, понимаешь...

Зима?Что это? :blink: Ааа, это когда в феврале на две недели температура иногда до -1 опускается? :pardon:

Дмитрий01 -> 28.12.2018, 09:55

----------------------------------------------------------------------------

Скажу как владелец телескопа, это жутка неудобная штука для рассматривания отверстий в мишени :D Не вздумайте покупать себе, потом прочитаете целую книгу как его настроить, какие окуляры купить (они даже одной кратности разные бывают, широкоугольные и обычные), причем надо обязательно штатив (у меня экваториальная монтировка) :D Да и видно в него хорошо только Луну и планеты, а вот мишень на кратности 200х и выше даже не думайте. Глупо.

Я бы дрона посоветовал, гонять его на 500 с лишним метров, и видео качественные будет делать :bravo: Но дрона никогда не было, поэтому взгляд со стороны только :oops:

Kuv -> 28.12.2018, 10:02

----------------------------------------------------------------------------

Дмитрий01 писал(a):

Я бы дрона посоветовал

:good:
Надо попробовать.

Matraskin -> 28.12.2018, 10:19

----------------------------------------------------------------------------

Ray писал(a):

Мы не евреи. И стреляем осенью и зимой. Солнца в это время года мало.

Евреи стреляют не меньше вашего

Shreder -> 28.12.2018, 20:07

----------------------------------------------------------------------------

Ray писал(a):

Мы не евреи. И стреляем осенью и зимой. Солнца в это время года мало.

Хозяин - барин! ;-)

Bernard -> 29.12.2018, 12:40

----------------------------------------------------------------------------

Можно даже не покупать целый квадрокоптер, а ограничиться камерой для него. FPV 5.8
- может передавать видео на 500 метров и далее
- можно найти изначально созданный для совместной работы комплект "камера-передатчик-приемник"
- рассчитана на автономное питание с умеренным потреблением
- даже недорогим камерам по силам с приемлемым качеством с близкого расстояния снять дырки в мишени
- не требует регистрации в радионадзорных органах
- можно найти на али или на форумах любителей дронов, с форума можно и б/у взять с полным комплектом.

Тихон -> 29.12.2018, 18:43

----------------------------------------------------------------------------

А не самое ли простое два смартфона с вкл. вайбером и т.п.?
Один укрепить перед мишенью, снабдив надписью Заложник

xserfer -> 29.12.2018, 19:40

----------------------------------------------------------------------------

Тихон писал(a):

это работает только если "на стрельбище" ловится инет.

Ray -> 29.12.2018, 23:05

----------------------------------------------------------------------------

Bernard писал(a):

- можно найти изначально созданный для совместной работы комплект "камера-передатчик-приемник"
- можно найти на али или на форумах любителей дронов, с форума можно и б/у взять с полным комплектом.

Найди, пожалуйста.
Ибо между "можно найти" и "вот оно, работает" - дистанция огромного размера и бюджета.

xserfer -> 30.12.2018, 00:21

----------------------------------------------------------------------------

Ray писал(a):

Найди, пожалуйста.
Ибо между "можно найти" и "вот оно, работает" - дистанция огромного размера и бюджета.

и два чемодана батареек

Ray -> 30.12.2018, 18:58

----------------------------------------------------------------------------

xserfer писал(a):

и два чемодана батареек

Кстати, да. Питание должно быть 12 вольт или меньше, чтобы можно было использовать аккумы от авто или ИБП.

RedSun -> 30.12.2018, 21:59

----------------------------------------------------------------------------

Когда я игрался в радиоуправляемые самолетики и FPV несколько лет назад, применялась такая технология.
На самолете - камера, отдающая AV сигнал ко проводу в видеопередатчик. На земле - видеоприемник, отдающий аналоговый AV сигнал в портативный телевизор, или в видеоочки, или в ноутбук/планшет через специальную железку. Экраны на ярком солнце слепли, приходилось делать короба или, как минимум, козырьки.
Передатчики на моей памяти были трех диапазонов - 1.2...1.3 ГГц - дальнобойные, но с самыми большими антеннами, 2.4 ГГц - почти не нарушающие действующее законодательство, но гадящие в канал управления и подверженные помехам от всяких WiFi, и 5.8 ГГц - самые легкие и компактные, но работающие только в прямой видимости и недалеко.
Кормилась вся эта красота от 12 вольт - стандартной трехбаночной литиевой батарейки, на которых мы тогда летали.
Для ваших целей вполне хватило бы комплекта на 1.2 ГГц с передатчиком и приемником, поднятыми над землей метров на несколько. Вот только сейчас полазил по модельным магазинам - этот диапазон уже немоден, все на 5.8 переползли. Как оно будет работать вблизи земли на приличное расстояние - не знаю. Хотя, возможно, с мощным передатчиком, и хорошими антеннами...
UPD: как вариант передатчик и приемник камера.
Кормится вся эта красота ( и борт, и наземка) от примерно таких аккумуляторов.
Но надо понимать, что все это оборудование - модельное, то есть легкое, но хрупкое и от дождя/снега не защищенное. И еще - ссылки приведены исключительно для примера, совсем не факт, что покупать надо именно здесь.

Как вариант - есть в продаже беспроводные комплекты для видеонаблюдения. В отличие от модельных имеют вполне дубовый конструктив, но работают ничуть не хуже. Что камеры, что приемники/мониторы кормятся от сети, но блоки питания выдают 9 или 12 вольт, так что закормить от аккумуляторов - не проблема.

RedSun -> 30.12.2018, 22:01

----------------------------------------------------------------------------

А не проще решить проблему организационно ? Поставить мишени с обоих концов стрелковой галереи. Сперва одни стреляют, другие прячутся и корректируют, потом меняются... :D

Ray -> 30.12.2018, 23:00

----------------------------------------------------------------------------

Влад, тут вопрос в разрешающей способности. Нам дырки на мишени рассматривать надо.

GEORGE -> 30.12.2018, 23:10

----------------------------------------------------------------------------

"По советам товарищей" заказал:
https://www.banggood.com/RunCam-2-RunCam2-HD-1080P-120-Degree-Wide-Angle-WiFi-FPV-Camera-p-1017010.html
https://www.banggood.com/Eachine-TX5258-5-8G-72CH-25200500800mW-Switchable-FPV-Transmitter-Support-OSD-Configuring-p-1248768.html
https://www.banggood.com/Eachine-R051-150CH-5_8G-FPV-AV-Recevier-Build-in-Bat-For-iPhone-Android-IOS-Smartphone-Mobile-Tablet-p-1196214.html
Камера, передатчик, приемник. Приемник цепляется на андроидное устройство типа планшета или телефона. Ждем-с, я думаю к середине января приедет.
Для "наблюдательного" бронеколпака взята плита для броника. Переднюю часть прикрою поликорбанатом.

Ray -> 30.12.2018, 23:12

----------------------------------------------------------------------------

до какой дистанции работает?

GEORGE -> 30.12.2018, 23:25

----------------------------------------------------------------------------

Ray писал(a):

до какой дистанции работает?

Мне обещали до 500м уверенно.

GEORGE -> 30.12.2018, 23:38

----------------------------------------------------------------------------

Да, к сожалению поздно подсказали - способ обкатанный на юге - цепляется камера или телефон прямо на наблюдательную трубу через держатель - переходник. Реально наблюдать и корректировать огонь до 1000м (в зависимости от трубы, плюс цифровой зум и увеличение картинки). Естественно есть нюансы, сильно зависит от трубы.
Но уже вложился в этот проект. С трубой, если руки дойдут буду возится летом.

Спойлер

[изображение]

или вот https://ru.aliexpress.com/item/Universal-Metal-Cell-Phone-Adapter-Mount-Compatible-with-Binocular-Monocular-Spotting-Scope-Telescope-and-Microscope/32779784435.html

RedSun -> 31.12.2018, 02:42

----------------------------------------------------------------------------

Ray писал(a):

Влад, тут вопрос в разрешающей способности. Нам дырки на мишени рассматривать надо.

Ну ты спросил, кто что реально использовал, я ответил. Эти системы хороши именно тем, что передают обычный телевизионный видеосигнал без задержки, бо нам еще и самолетом рулить, а не просто красивые картинки рассматривать. А все HD просто по принципу действия имеют задержку в доли секунды, если не больше, там компрессия так работает. Если вам нужна статичная картинка приличного разрешения, то стоит покопать в сторону уличных беспроводных WiFi камер. Вопрос, насколько хватит дальности их вайфайного канала, но на эту тему усилители специальные есть...

RedSun -> 31.12.2018, 02:51

----------------------------------------------------------------------------

Да, 5.8 GHz вблизи земли работает недалеко. Желательно будет передатчик с антенной поднять повыше. И приемник, по возможности, тоже.
Далее. Угол зрения 120 градусов хорош пейзажи рассматривать. А если речь идет про внимательное изучение листа бумаги, лучше бы угол поуже. Заодно и камеру от мишени получится отнести подпльше/поглубже, глядишь, и бронепластина не понадобится. Объективов для таких камер продается множество, стоит недорого, заменить нетрудно...

RedSun -> 31.12.2018, 03:01

----------------------------------------------------------------------------

GEORGE писал(a):

Боюсь огорчить, но...
Данная видеокамера, она типа видеорегистратора, снимает она 1080р, но в передатчик отдает обычный телевизионный pal/ntsc. Видеоканал, который обеспечивают указанные видеопередатчик и видеоприемник, тоже будет обычный телевизионный. Так что с высоким разрешением увы...
Про частоты и угол зрения написал раньше.

Shreder -> 31.12.2018, 08:43

----------------------------------------------------------------------------

RedSun писал(a):

Все так и было в Красной (Советской) Армии! В блиндаже (окопе) показчики мишеней, они же по полевому телефону на огневой рубеж докладывают результаты стрельбы. А то ведь 500 - 800 метров туда-сюда... :)

Серый Волк -> 31.12.2018, 09:27

----------------------------------------------------------------------------

Shreder писал(a):

Почему "было"? 8-)

Фил Романов и Фрезер до сих пор так делают. ;-)

https://youtu.be/yqh0uP7AIUc

Shreder -> 31.12.2018, 10:41

----------------------------------------------------------------------------

Серый Волк писал(a):

Почему "было"? 8-)

Фил Романов и Фрезер до сих пор так делают. ;-)

Так в чем же дело? Окоп вырыть лень и рацию с собой взять? :???:
Ну, меры безопасности - само-собой.

Ох, боярыня — красотою лепа! Червлёна губами, бровьми союзна… М-м-м… Чего ж тебе ещё надо, собака? (с) :D

Ray -> 31.12.2018, 18:02

----------------------------------------------------------------------------

Shreder писал(a):

Чего ж тебе ещё надо, собака? (с) :D

Фмла жалко. Ему каждый раз окоп копать. Особенно зимой :D

Shreder -> 31.12.2018, 18:16

----------------------------------------------------------------------------

Ray писал(a):

Фмла жалко. Ему каждый раз окоп копать. Особенно зимой :D

:D :D :D

Cheers_prairies -> 31.12.2018, 19:24

----------------------------------------------------------------------------

GEORGE писал(a):

Георгий, это интересно, а где подробнее посмотреть можно - так как непонятно, что толку подсоединять планшет, ежели увидишь то же самое, что и в трубу? Или смысл в том, что "увеличиваешь увеличение" трубы?

Dingo -> 31.12.2018, 20:14

----------------------------------------------------------------------------

Cheers_prairies писал(a):

В одном из старых номеров "Моделиста-конструктора" была статья. К фотоаппарату приделывали подзорную трубу (или бинокль) для получения телеобъектива. Причём, труба практически упиралась окуляром прямо в переднюю линзу штатного объектива.
Я пробовал эту идею реализовать, приколхозив БПЦ 7х50 к "Зениту-Е" - работало. Просто кронштейн был одноразовым (из изоленты и такой-то матери). Вроде, какую-то птичку снял вдали. Там вся сложность в центровке. Если окуляр не по центру объектива и оси не совпадают - картинка швах получается.

ЗЫ: Перерыл весь архив у себя, не нашёл.

Вот на эту тему: https://prophotos.ru/reviews/16432-test-zritelnyh-trub-swarovski-optik-v-roli-teleob-ektiva/3 .

GEORGE -> 02.01.2019, 19:21

----------------------------------------------------------------------------

Cheers_prairies писал(a):

Во первых фиксация результата.
Во вторых, при хорошем качестве электроники в замедленной съемке саму пулю и момент попадания и его точку четко видно. Ее (точнее завихрения от пули) и не вооруженным взглядом увидеть можно, если за стрелком встать, точно по линии мишени - ствола при дистанции метров в 300 и дальше.
В третьих сравни размер окуляра и размер экрана того же телефона - картинка всяко больше, плюс тебе не надо напрягаться вглядываясь в окуляр.

lenzavod -> 02.01.2019, 20:50

----------------------------------------------------------------------------

GEORGE писал(a):

Примерно так :crazy:
Иной раз и пулю на подлёте видно.
https://www.youtube.com/v/zVCpa068z5Y

Ray -> 02.01.2019, 21:23

----------------------------------------------------------------------------

lenzavod писал(a):

Иной раз и пулю на подлёте видно.

Порадовала стрельба на 108 м с поправкой в 3 мила :mrgreen:

lenzavod -> 02.01.2019, 21:47

----------------------------------------------------------------------------

Ray писал(a):

Порадовала стрельба на 108 м с поправкой в 3 мила :mrgreen:

А чё ты от РСР хочешь,пристрелка то на 50 м.На Ютубе есть ролик стрельбы на 220 метров,так там поправки барабанчиком выбраны и + по милам.Два результативных попадания.

Ray -> 02.01.2019, 21:58

----------------------------------------------------------------------------

lenzavod писал(a):

Ray писал(a):

Порадовала стрельба на 108 м с поправкой в 3 мила :mrgreen:

А чё ты от РСР хочешь,пристрелка то на 50 м.

Когда я стрелял на 98 м, у меня при нуле на 50, на 98 была поправка 8 мил :D
А тут 3 на 108 :mrgreen:

lenzavod -> 02.01.2019, 22:53

----------------------------------------------------------------------------

Ray писал(a):

Когда я стрелял на 98 м, у меня при нуле на 50, на 98 была поправка 8 мил :D
А тут 3 на 108 :mrgreen:

У стрелка Аир Армс 410 в 5и5.Не помню точно,но вроде как у него на 75 прибито.Лень ролики пересматривать,он часто дистанции указывал.
И да,я посидел,подумал и вспомнил:я ж с Лельки на 90 м беру поправку в 5 мил.Скор.где то 250 граммовкой.

GEORGE -> 16.01.2019, 00:01

----------------------------------------------------------------------------

GEORGE писал(a):

Приехало, собрали в помещении "на живую нитку" - заработало.
На вскидку можно выставлять в ряд 5-6 грудных мишеней - и при камере стоящей метрах в пяти-шести на планшете их спокойно рассматривать.
Сейчас монтируется в корпус, ближайшее время попробуем обкатать в поле.

Cheers_prairies -> 16.01.2019, 04:35

----------------------------------------------------------------------------

GEORGE писал(a):

Интересно было бы посмотреть результат испытаний.

GEORGE -> 16.01.2019, 11:39

----------------------------------------------------------------------------

Cheers_prairies писал(a):

Интересно было бы посмотреть результат испытаний.

Самому очень любопытно, жду не дождусь. Основные вопросы - реальная дальность работы, время автономной работы (особенно при отрицательной температуре).
Да, в схеме сразу предусматриваем запитку от пауэр банка или другого внешнего АКБ.

Ray -> 16.01.2019, 13:29

----------------------------------------------------------------------------

Чо всего по деньгам получилось с батарейками и прочим?

Меня смущает что камера HD, а передатчики аналоговые.

GEORGE -> 16.01.2019, 15:28

----------------------------------------------------------------------------

Ray писал(a):

Чо всего по деньгам получилось с батарейками и прочим?
Меня смущает что камера HD, а передатчики аналоговые.

7,5тр - камера, приемник, передатчик.
Вопрос был в бюджетности и непривязанности к интернетам-телефонным сетям.
Я допускаю вполне могут быть и другие варианты решения, пока будем пробовать работать с тем, что есть.

Ray -> 16.01.2019, 18:09

----------------------------------------------------------------------------

Можешь скриншот картинки с мишенью сделать?
Интересно качество передаваемого изображения.

RedSun -> 16.01.2019, 22:16

----------------------------------------------------------------------------

Ray писал(a):

Меня смущает что камера HD, а передатчики аналоговые.

Дык правильно смущает. Как я уже говорил, камера у себя внутри на карточку пишет HD, а в линию отдает обычный аналоговый видеосигнал.

GEORGE -> 18.01.2019, 01:59

----------------------------------------------------------------------------

Собрали все в один корпус, попробовал в домашних условиях. Качество конечно не фонтан, но отверстия я думаю можно будет увидеть.
Осталось два вопроса - бронеколпак - завтра будем ваять и проверка в поле - это в воскресенье.
В поле соотвественно - время работы и дистанция...

Спойлер

[изображение]
[изображение]
[изображение]
[изображение]

приемник, корпус с камерой и передатчиком, патрон 5,45 для масштаба

Спойлер

[изображение]

Ray -> 18.01.2019, 10:45

----------------------------------------------------------------------------

От семерки попадания норм видны будут. А вот насчет .223 я уже не уверен...

RedSun -> 18.01.2019, 12:51

----------------------------------------------------------------------------

Эти антенны - они точно на 5.8 GHz ? Уж больно здоровы. Мне китайцы как-то положили в комплект на 433 MHz обычные вайфайные антенны. Долго не мог понять, отчего приемник слышит двухваттный передатчик, только лёжа рядом на столе :D Потом посчитал и изготовил штыри правильной длины - проблема пропала...

GEORGE -> 18.01.2019, 19:28

----------------------------------------------------------------------------

RedSun писал(a):

Антенн несколько - будем эксперементировать.
В пределах помещения и вообще без антенн сигнал передается-ловится.

GEORGE -> 18.01.2019, 19:56

----------------------------------------------------------------------------

Промежуточные результаты по НИОКР "панцершильдкроте" (бронечерепах)

Спойлер

[изображение]
[изображение]
[изображение]
[изображение]

RedSun -> 18.01.2019, 20:31

----------------------------------------------------------------------------

Постарайтесь антенны приемника и передатчика располагать параллельно, иначе потеряете в дальности очень сильно. Антенны лучше бы поднять повыше от земли.

Cheers_prairies -> 18.01.2019, 20:48

----------------------------------------------------------------------------

Так вот ты какой, ~~олень северный~~,panzerschildkrote!

Вопрос в тему - кто-нибудь вот с таким (или подобным) сталкивался? А то вопрос встает в полный рост, в связи с новой винтовкой coming - как увидеть-то попадания на 800 м?
Интересна мне противо-308 win-пульная сопротивляемость этом самой призмы :???:
MagnetoSpeed T1000

GEORGE -> 18.01.2019, 22:27

----------------------------------------------------------------------------

RedSun писал(a):

да, уже пилится выносная для передатчика

GEORGE -> 18.01.2019, 22:32

----------------------------------------------------------------------------

Cheers_prairies писал(a):

Ну на 800м - ну ты будешь успевать откладывать винтовку и прикладываться к трубе :)
Классический вариант - 2ой номер-корректировщик :).

Вообще MagnetoSpeed - известная контора, у них скоростемер интересный и достаточно популярный, себе заказал давеча. И на 800 метрах энергия у 308 пули будет 0,5-1кДж в зависимости от патрона....

Cheers_prairies -> 18.01.2019, 23:21

----------------------------------------------------------------------------

GEORGE писал(a):

1. У такой трубы ценник вообще запредельный (далеко за 2К), моя винтовка столько не стоит.
2. За такого 2-го номера - корректировщика меня на месте расстреляют :D
3. Я - тоже, Sporter Chronograph, не пробовал пока (винтовка еще едет);
4. В смысле, что 11-граммовая 7.62 мм пуля еле-еле тюкнет в мишень на 800 метров, и не сможет повредить пластиковую призму?
Как говорил один прапорщик "Не согласен".
Мой калькулятор докладывает, что энергия пули на 800 метров составит 1077 Дж, а это почти в полтора раза больше, чем 357 Магнум в упор :crazy:

GEORGE -> 20.01.2019, 19:58

----------------------------------------------------------------------------

Тестили сегодня в наших охотничьих угодьях теле-приблуду.
Первый блин умеренно комом.
Надо играться с вольтажом передатчика и размером и направленностью антенн. Мощность этого передатчика прямо пропорциональна вольтажу - от 5 до 24. Аккумы взяли те что ближе были - страйковые - на 7,4в - дистанция передачи метров 50. На 11.1в Устойчивый сигнал был на 100, на 150 был, но надо было выставлять антенну, что было несколько проблематично находясь наполовину в сугробе. Дальше не полезли - снега было по пояс :)
Поэтому решили обкатать чуть позже в городских условиях.
Спарить два аккума по 11, чтобы получить 22, попробовать другие антенны, и сделать это где нить на более менее расчищенной местности (хотя с этим сейчас даже в городе плохо :) ).
Главное - принципиально схема рабочая, требуется отладка нюансов.

RedSun -> 21.01.2019, 00:31

----------------------------------------------------------------------------

Не скажу конкретно за этот передатчик, но обычно там просто встроенный стабилизатор ставят, который делает стандартные сколько нужно вольт из любых входных. Чем больше напруга на входе, тем больше греется, только и всего. Но, возможно, наука с тех пор сильно продвинулась...
А управление мощностью у него программное, судя по описанию.

Самый главный вопрос - как с качеством картинки ? Реально разглядеть дырки в мишени, или только контур в ряби ?

GEORGE -> 21.01.2019, 08:40

----------------------------------------------------------------------------

RedSun писал(a):

Качество вполне приемлимое при должном уровне сигнала. Вольтаж реально влияет - мы пробовали 7,4 и 11,1. На 11,1 на 100 метрах картинка была вполне разборчивая.

Cheers_prairies -> 20.07.2021, 02:25

----------------------------------------------------------------------------

Е-target

отличная штука, выходные стрелял 900 метров F-Class - без всяких проблем, очень удобно.

Ray -> 20.07.2021, 20:28

----------------------------------------------------------------------------

Ценник - косарь зелени. Спасибо.

Дмитрий01 -> 20.07.2021, 23:46

----------------------------------------------------------------------------

Ray писал(a):

Ценник - косарь зелени. Спасибо.

Телефон, планшет, хороший инет и мессенджер с передачей видео и вот готовое устройство в действии :D причем покупать дополнительно ничего не надо, практически у всех есть старый смартфон)
